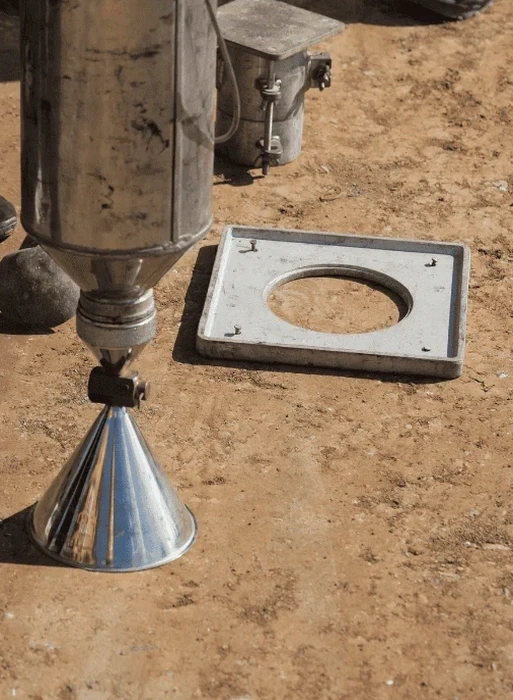

Con más del 70% de los suelos del valle de Copiapó compuestos por depósitos aluviales gruesos provenientes de la cordillera, verificar la compactación alcanzada en obra no es una formalidad técnica, sino una exigencia que define la estabilidad de terraplenes viales, rellenos estructurales y plataformas de fundación en una de las zonas de mayor actividad minera y sísmica del norte chileno. La densidad de campo mediante cono de arena, normada bajo NCh 1508, permite cuantificar el peso unitario seco in situ en suelos donde el tamaño máximo de partícula no excede los 50 mm, comparándolo directamente con la densidad máxima seca obtenida en laboratorio bajo la NCh 1534. En el árido contexto regional, donde las napas freáticas pueden aparecer a profundidades menores a 3 metros en sectores del lecho del río Copiapó, este ensayo se vuelve una herramienta cotidiana para validar capas de relleno antes de proseguir con la siguiente tongada, y se complementa con un ensayo de granulometría cuando la curva del material de préstamo requiere verificación de origen.
La diferencia entre un 95% y un 98% de compactación en un terraplén sobre suelo aluvial puede definir la integridad del relleno durante un sismo en Copiapó.
Metodología y alcance
Particularidades de la zona
Copiapó está asentada sobre la cuenca del río homónimo, cuyo registro de aluviones históricos —como el de marzo de 2015— demostró la capacidad del flujo para erosionar terraplenes y rellenos mal compactados en minutos. Un terraplén vial o una plataforma industrial que no alcance el grado de compactación especificado en los planos de proyecto tiende a desarrollar asentamientos diferenciales cuando el nivel freático fluctúa estacionalmente, fenómeno recurrente en los sectores bajos de la ciudad, entre Avenida Copayapu y el lecho del río. El cono de arena detecta variaciones de densidad puntual que un control nuclear no siempre discrimina con precisión en suelos con alto contenido de bolones, y en zonas donde el terreno de fundación presenta sales solubles —comunes en el área de Paipote— la compactación insuficiente acelera la formación de oquedades por disolución. La NCh 2369, aplicable a estructuras industriales mineras, exige verificación de densidad en rellenos compactados que soportan cargas dinámicas, y en ese contexto un control deficiente no solo incumple norma, sino que transfiere riesgo sísmico a toda la superestructura.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Marco normativo
NCh 1508.Of2008 - Geotecnia - Determinación de la densidad en terreno - Método del cono de arena, NCh 1534.Of2008 - Mecánica de suelos - Relaciones humedad/densidad - Ensayos de compactación, NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales
Servicios técnicos vinculados
Control de Compactación en Terraplenes y Rellenos Estructurales
Determinación del peso unitario seco in situ con cono de arena según NCh 1508, incluyendo determinación de humedad con Speedy, comparación con curva Proctor Modificado de laboratorio, y emisión de informe con grado de compactación por tongada. Aplicable en rellenos masivos mineros, plataformas de loteo y terraplenes viales en el valle de Copiapó.
Verificación de Densidad en Subrasantes y Bases Granulares
Control de densidad en capa de subrasante y base granular estabilizada previo a la colocación de pavimentos, con muestreo sistemático según frecuencia del Manual de Carreteras del MOP. Incluye calibración periódica del frasco de arena y correlación con ensayos de CBR en laboratorio para validar capacidad de soporte.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un ensayo de densidad de campo con cono de arena en Copiapó?
El rango de precio para un ensayo de densidad de campo con cono de arena en Copiapó se sitúa entre $55.000 y $63.000 pesos chilenos por punto de control, valor que incluye la toma de muestra, la determinación de humedad en terreno, la comparación con la curva Proctor de referencia y la emisión del informe técnico con el grado de compactación alcanzado.
¿Qué diferencia al cono de arena de un densímetro nuclear para control de compactación?
El cono de arena es un método destructivo directo que extrae una muestra física de suelo y la pesa, por lo que no requiere licencia de operador de fuentes radiactivas ni protocolos de seguridad especiales. En suelos con bolones y gravas, como los del lecho del río Copiapó, el cono de arena entrega una medición puntual más representativa que el densímetro nuclear, cuyo volumen de influencia puede verse distorsionado por partículas grandes.
¿Cada cuántas tongadas se debe realizar el control de densidad en un relleno compactado?
La frecuencia mínima recomendada por el Manual de Carreteras del MOP es de un ensayo cada 250 metros cúbicos de material colocado, o un ensayo cada 150 metros cuadrados por tongada, lo que resulte más exigente. En plataformas mineras de Copiapó, muchas especificaciones técnicas particulares duplican esa frecuencia, exigiendo control en cada tongada de 20 a 30 centímetros de espesor suelto.
¿Qué normativa chilena regula el ensayo de densidad de campo con cono de arena?
El procedimiento está normalizado por la NCh 1508.Of2008, que establece las dimensiones del cono, la granulometría de la arena calibrada, la masa mínima de muestra a extraer y la expresión de resultados. Esta norma se complementa con la NCh 1534 para la determinación de la densidad máxima compactada seca de referencia en laboratorio.
¿Se puede usar el cono de arena en suelos con partículas mayores a 2 pulgadas?
La NCh 1508 limita el método a suelos con tamaño máximo de partícula de 50 milímetros (2 pulgadas). En terrenos con bolones de mayor tamaño, como ocurre en algunos depósitos coluviales de la precordillera de Copiapó, se recomienda aplicar un método de reemplazo con volumen de agua o excavar un pozo de mayor diámetro, ya que el cono estándar no logra representar adecuadamente la densidad del conjunto suelo-matriz.
