Una fundación superficial apoyada sobre la terraza aluvial del río Copiapó necesita datos duros, no estimaciones. La semana pasada revisamos un proyecto de galpón logístico en el sector de Paipote donde la heterogeneidad del depósito era evidente: gravas flotando en una matriz areno-limosa con carbonatos. Para estos casos, el ensayo de placa de carga aporta la curva asentamiento-tensión real, indispensable para proyectar losas de piso y cimentaciones que trabajarán sobre un suelo con historia de arrastre torrencial. En Copiapó, la combinación de finos salinos y bolones de rodado fluvial obliga a verificar in situ cada hipótesis de diseño. Complementamos el dato de deformabilidad con un sondaje SPT para amarrar la resistencia a la profundidad, y cuando la losa requiere un control masivo de compactación aplicamos el densidad cono de arena sobre la plataforma terminada.
El módulo de reacción Ks no es una propiedad intrínseca del suelo: varía con el tamaño de la placa y la profundidad del bulbo, y en suelos salinos de Copiapó cambia con la humedad estacional.
Metodología y alcance
Particularidades de la zona
En Copiapó muchas veces vemos que se ejecuta el ensayo PLT sin un destape previo del estrato cementado por sales. La costra superficial de sulfatos y cloruros, común en la periferia norte de la ciudad, puede falsear la capacidad portante si la placa apoya sobre ella: se registra un Ks altísimo que no representa el suelo subyacente. Nuestro protocolo obliga a raspar o picar esa capa antes de nivelar con arena gruesa. Otro punto crítico es la reacción: si el lastre es insuficiente, el gato levanta el camión en vez de hundir la placa y la curva sale plana, lo que alguien sin experiencia podría interpretar como un suelo muy rígido. Aplicamos un factor de seguridad de 1.5 sobre la carga máxima de ensayo para dimensionar la reacción y así evitar lecturas erróneas. La presencia de bolones bajo la placa también distorsiona el resultado, por eso siempre excavamos hasta un diámetro de 1.5 veces el de la placa y revisamos visualmente la superficie de apoyo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Marco normativo
NCh3171:2017 – Ensayo de placa de carga estática en suelos, NCh1508:2014 – Estudio de mecánica de suelos, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras industriales
Servicios técnicos vinculados

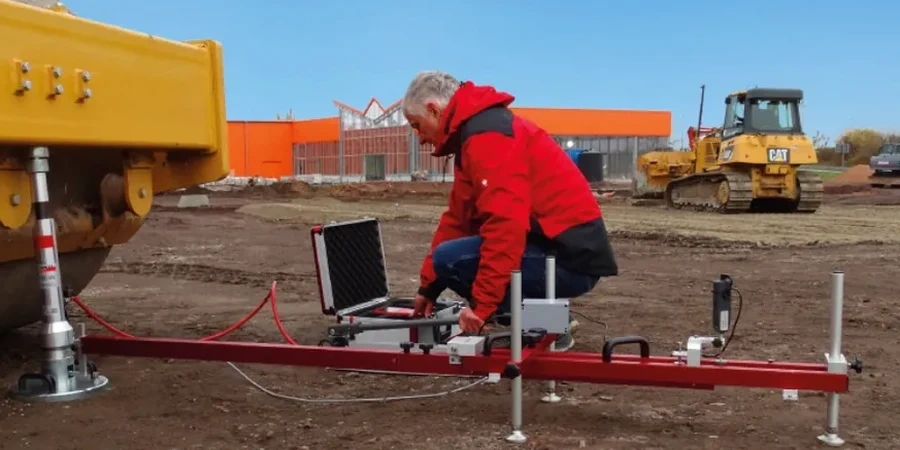

Ensayo PLT para fundaciones superficiales
Determinamos in situ la curva carga-asentamiento y el coeficiente de balasto vertical Ks1 sobre la plataforma de fundación, aplicando ciclos de carga y descarga según NCh3171 para obtener el módulo de deformación del suelo en el rango de tensiones de trabajo.
Control de compactación con cono de arena
Verificamos la densidad seca in situ sobre rellenos estructurales y subrasantes antes de ejecutar el ensayo de placa, asegurando que el suelo alcance al menos el 95% de la densidad máxima Proctor antes de medir su rigidez.
Perfil de resistencia con SPT
Ejecutamos sondajes SPT para correlacionar el Ks obtenido en superficie con la resistencia a la penetración de los estratos profundos, identificando la variabilidad vertical de las gravas arenosas típicas del cono aluvial de Copiapó.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un ensayo de placa de carga en Copiapó?
El precio de un ensayo de placa de carga en Copiapó fluctúa entre $383.000 y $629.000, dependiendo de la profundidad de excavación, la logística de lastre (camiones tolva o bloques) y la cantidad de ciclos de carga-descarga solicitados. El valor incluye el informe con curva tensión-deformación y el cálculo del coeficiente de balasto.
¿Qué diámetro de placa se debe usar para una losa de piso industrial?
La placa de 762 mm (30 pulgadas) es la estándar según NCh3171. Para losas de piso que trabajan con cargas repartidas, este diámetro entrega un bulbo de tensiones que alcanza aproximadamente 1.5 a 2.0 metros de profundidad, representando bien la respuesta del paquete estructural superior del suelo de fundación.
¿Se puede hacer el ensayo PLT sobre relleno compactado?
Sí, de hecho es la práctica recomendada. Primero verificamos la compactación con el ensayo de densidad cono de arena para asegurar que el relleno cumple la especificación de obra. Luego ejecutamos la placa de carga sobre esa superficie compactada para obtener el Ks del sistema suelo-mejorado, que será el valor de diseño para la cimentación.
¿Cuánto tiempo tarda la entrega del informe?
Los datos de campo se procesan en gabinete durante las 24 horas posteriores al ensayo. El informe preliminar con la curva carga-asentamiento y el valor de Ks1 se envía por correo electrónico al día siguiente. El informe definitivo firmado por el ingeniero responsable se entrega en un plazo de 3 días hábiles.
¿Qué norma chilena rige el ensayo de placa de carga?
El ensayo se ejecuta bajo la norma NCh3171:2017, que establece el procedimiento para placa de carga estática sobre suelos. Complementariamente, los parámetros obtenidos se interpretan dentro del marco de la NCh1508 para el estudio de mecánica de suelos y la NCh433 para la verificación sísmica de la estructura apoyada.
