La normativa NCh433.Of1996 modificada en 2012 y su Decreto Supremo 61, junto con la NCh2369.Of2003 para estructuras industriales, establecen exigencias que en Copiapó se vuelven particularmente críticas. La ciudad se emplaza sobre un abanico aluvial atravesado por el río Copiapó, con depósitos de gravas, arenas y estratos de roca volcánica fracturada que generan contrastes de impedancia notables. La tomografía sísmica de refracción y reflexión nos permite construir un perfil bidimensional de velocidades de onda P y S, identificando la profundidad del basamento rocoso y las zonas de debilidad estructural. Ante la aceleración sísmica esperada en la Región de Atacama, estos datos son la base para cualquier modelo geotécnico responsable. Para proyectos lineales o de gran extensión, complementamos el perfil sísmico con un estudio MASW que entrega la Vs30 del sitio, parámetro indispensable en la clasificación sísmica de suelos.
Un perfil sísmico de refracción en Copiapó puede revelar un basamento a 8 metros en un sector y a 35 metros a 200 metros de distancia: ignorar esa variabilidad es el origen de la mayoría de los asentamientos diferenciales en obra.
Metodología y alcance
Particularidades de la zona
Copiapó creció sobre el lecho histórico de un río que ha cambiado de curso varias veces. Las crecidas aluvionales de 2015 y 2017 dejaron claro que el subsuelo de la ciudad no es un estrato homogéneo: hay paleocanales rellenos de material fino, lentes de arena saturada y bloques erráticos dentro de la matriz de grava. Una campaña de tomografía sísmica de refracción y reflexión en la ribera norte del río, cerca del sector de Piedra Colgada, mostró velocidades de onda P que saltaban de 600 m/s en los primeros estratos a más de 2200 m/s a 11 metros de profundidad, indicando un contacto abrupto con la roca subyacente. Diseñar una losa de cimentación sin ese dato implica asumir un módulo de balasto uniforme que no existe. La norma NCh1508.Of2014 para estudios geotécnicos recuerda que la exploración indirecta debe preceder y guiar la campaña de sondajes mecánicos, y en Copiapó esa secuencia es irrenunciable.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Recurso en video
Marco normativo
NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 - Estudio geotécnico para edificaciones, NCh3171.Of2010 - Método de refracción sísmica para prospección geotécnica
Servicios técnicos vinculados
Perfil de refracción sísmica para cimentaciones

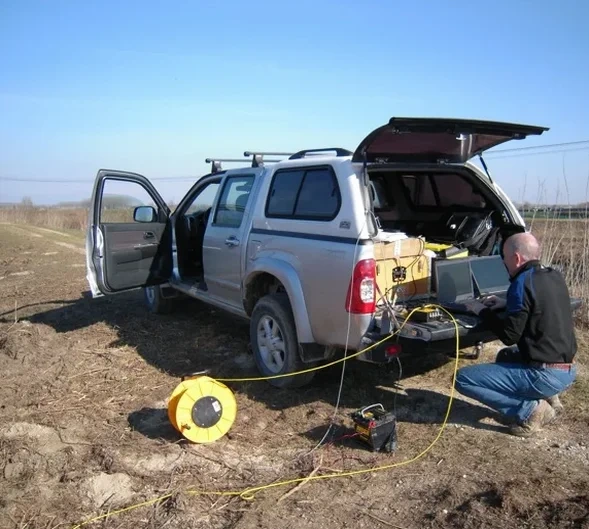

Líneas sísmicas de 55 a 115 metros de longitud para mapear el contacto suelo-roca y detectar zonas de baja velocidad en el subsuelo de Copiapó. Incluye procesamiento tomográfico con inversión de tiempos de viaje y entrega de perfil de velocidad de onda P y S cada 2 metros.
Tomografía de reflexión para estratigrafía somera
Aplicada en terrenos con alto contraste de impedancia, como las terrazas fluviales del río Copiapó. Permite identificar lentes de material fino y paleocanales que los métodos de refracción convencional pueden enmascarar.
Ensayo MASW y determinación de Vs30
Medición de la velocidad de onda de corte promedio en los primeros 30 metros, requerida por la NCh433 para clasificar el suelo sísmico. Se ejecuta con el mismo tendido de geófonos, optimizando el tiempo de campaña.
Correlación sísmica con sondajes mecánicos
Amarramos los perfiles de velocidad con ensayos SPT y muestreo en calicatas para calibrar el modelo geofísico. Un metro de suelo con Vp=800 m/s no es lo mismo que uno con Vp=1800 m/s, y solo el contraste con el dato directo permite asignar parámetros de resistencia.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza una tomografía sísmica de refracción en los suelos de Copiapó?
Depende de la longitud del tendido y de la energía de la fuente. Con líneas de 90 a 115 metros y caída de peso de 50 kg, alcanzamos entre 30 y 45 metros de profundidad en los abanicos aluviales de Copiapó. Si el basamento rocoso está más somero, como en sectores cercanos al cerro La Cruz, la profundidad de investigación se reduce, pero la resolución en los primeros 15 metros mejora considerablemente.
¿La tomografía sísmica reemplaza los sondajes mecánicos en un estudio de mecánica de suelos?
No. La tomografía sísmica es un método indirecto que entrega un modelo de velocidades del subsuelo, no parámetros de resistencia. La NCh1508 exige exploración directa mediante calicatas o sondajes. Lo que hacemos en Copiapó es usar la sísmica primero para ubicar los puntos de sondaje donde realmente hay un cambio estratigráfico, y luego correlacionar los perfiles de velocidad con los valores de NSPT o CPT para calibrar el modelo geotécnico. Un método sin el otro deja puntos ciegos en el diseño.
¿Qué rango de precios tiene un estudio de tomografía sísmica en Copiapó?
Un perfil de refracción sísmica con tomografía, incluyendo la adquisición de datos en terreno, el procesamiento con inversión de tiempos de viaje y el informe geofísico firmado por profesional competente, se sitúa entre $1.437.000 y $2.375.000 pesos chilenos. La variación depende de la longitud del tendido, del número de puntos de disparo y de si se requiere además el ensayo MASW para determinar la Vs30 del sitio.
¿Se puede hacer tomografía sísmica en terrenos con alta pendiente en los cerros de Copiapó?
Sí, pero requiere adaptar la geometría del tendido y la corrección topográfica en el procesamiento. En laderas de más de 15 grados de inclinación aplicamos la corrección por relieve en el software de inversión tomográfica para que el modelo no distorsione las capas. Además, la fuente sísmica debe asegurarse contra deslizamiento, y los geófonos se nivelan individualmente. Es una práctica habitual en los estudios de estabilidad de taludes para proyectos mineros y de infraestructura vial en la Región de Atacama.
