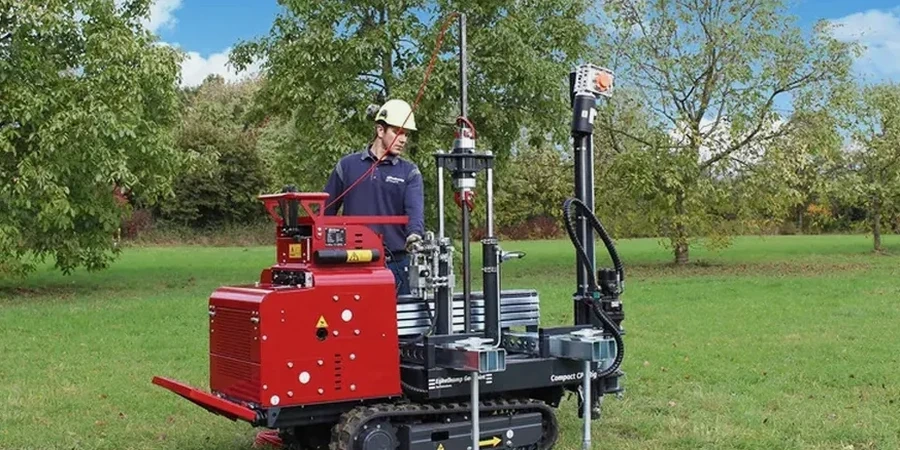

En Copiapó, la gran mayoría de los terrenos presentan una costra superficial de sales y limos cementados que engaña a simple vista. Bajo esa capa dura, a veces de apenas 30 centímetros, aparecen gravas aluviales sueltas del río Copiapó o arenas limpias con nivel freático alto en el sector bajo de la ciudad. Hemos ejecutado perfiles donde la resistencia por punta pasa de 20 MPa a 2 MPa en menos de un metro: un contraste que solo se captura con un registro continuo. Para proyectos que requieren precisión en la transición de estratos, el ensayo de placa de carga complementa la información de deformabilidad superficial que el CPT no puede dar en gravas gruesas. En la cuenca de Copiapó, con una población cercana a los 160.000 habitantes y una actividad minera que impulsa la construcción de galpones y plantas, la velocidad de ejecución del ensayo CPT permite cubrir varias campañas en una sola jornada sin sacrificar densidad de datos.
En la cuenca de Copiapó, un perfil CPT bien ejecutado distingue las arenas limpias licuables de las gravas competentes en un mismo sondeo, sin perder detalle en la transición.
Metodología y alcance
Particularidades de la zona
Un edificio de 8 pisos en calle Atacama, sobre lo que parecía un estrato competente según tres calicatas someras, mostró asentamientos diferenciales a los seis meses de terminada la estructura. El CPT que hicimos después reveló un lente de arena limosa saturada a 7 metros de profundidad, no detectado por los métodos tradicionales, que se estaba consolidando lentamente bajo la carga de la losa. El error no fue de diseño: fue de caracterización incompleta. En Copiapó, los depósitos de la cuenca presentan lentes de granulometría fina intercalados con gravas, herencia de los flujos aluvionales del río Copiapó durante eventos extraordinarios como los aluviones de 2015 y 2017. Una campaña de CPT bien distribuida, con separación de 15 a 20 metros entre sondeos en la huella del proyecto, elimina la probabilidad de que un lente blando pase inadvertido. Los valores de qc por debajo de 2 MPa en arenas con nivel freático a menos de 4 metros obligan a verificar el potencial de licuefacción según NCh 433, un escenario real en el sector norponiente de la ciudad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Marco normativo
NCh 3171 - Geotecnia: Ensayo de penetración estática con cono (CPT), NCh 1508 - Geotecnia: Estudio de mecánica de suelos, NCh 433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales
Servicios técnicos vinculados
Perfilaje CPT con piezocono (CPTu)
Sondeo continuo con medición de presión de poros (u2) para identificar niveles freáticos colgados o acuíferos someros, común en el sector de Viñita Azul. Permite corregir la resistencia por punta y calcular parámetros de consolidación.
Campaña de licuefacción con CPT
Ejecutamos mallas de 4 a 9 sondeos por proyecto para mapear la distribución de arenas licuables según NCh 433. Incluye cálculo de factor de seguridad contra licuefacción por el método de Robertson y Wride (1998) en cada profundidad.
Correlación CPT-SPT y clasificación de suelos
Aplicamos las cartas de Robertson (1986, 2016) para clasificar el tipo de suelo a partir de qc y Rf. En Copiapó, calibramos la correlación con calicatas puntuales en las terrazas del río para validar el modelo de comportamiento del suelo (SBT).
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo CPT en Copiapó?
El costo varía según la profundidad alcanzada y la cantidad de puntos en la campaña. Para un sondeo típico en los suelos de Copiapó, el rango está entre $68.000 y $129.000 por punto, incluyendo movilización dentro del radio urbano y emisión de informe con perfiles qc, fs, Rf y clasificación SBT.
¿El CPT puede reemplazar todos los sondajes SPT en un proyecto?
No necesariamente. El CPT entrega un perfil continuo de resistencia y clasificación indirecta del suelo, ideal para detectar lentes blandos o cambios sutiles de estratigrafía. Sin embargo, no recupera muestras, por lo que si se requiere ensayos de laboratorio como granulometría o triaxiales, debe complementarse con calicatas o sondajes SPT. En Copiapó, donde aparecen bolones de grava, el CPT puede rechazar antes de alcanzar el sello de fundación, y ahí el SPT toma el relevo.
¿Qué norma chilena regula el ensayo CPT?
La ejecución del ensayo de penetración estática en Chile está normalizada por la NCh 3171, que establece los requisitos del equipo, la velocidad de penetración, la calibración de la punta cónica y el procedimiento de registro. Para la interpretación sísmica y clasificación de suelos, se complementa con la NCh 1508 y la NCh 433 en lo relativo a licuefacción.
